Aspen 反应器Q物流指向供热还是受热呢？

hyl799 · 发表于 2022-1-7 13:36:06

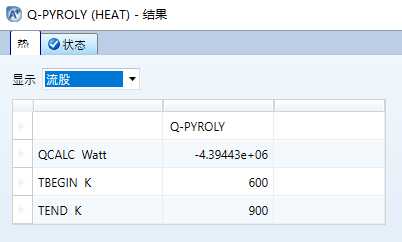

大佬们问个搞不明白的问题，案例中说MIX-EXCH模块给干燥和热解模块提供热量，为什么连接的热流的箭头指向MIX-EXCH呢？不应该是指向干燥和热解模块吗？而且看案例中的结果，这两股物流的热负荷都是负的，那不就是说干燥和热解过程是放热了吗？请大佬指点

$FEW3T_{Q36~59P`XFE9V48A.png$

hyl799 · 发表于 2022-1-7 13:36:06

Aspen Plus model for moving bed coal gasifier，就是这个案例，随便问一下大佬们，有对这个案例熟悉的吗？可以一起讨论讨论呀。

LM_010 · 发表于 2022-1-7 13:36:06

你找一个已知的反应热的反应试一下不就知道了。

ydwb · 发表于 2022-1-7 13:36:06

热量为正，供热与箭头方向相同。热量为负，供热与箭头方向相反。
