CAD绘图工具中的圆弧命令

lihao2014

CAD在线绘图绘制圆弧，可以指定圆心、端点、起点、半径、角度、弦长和方向值的各种组合形式。绘CAD制圆弧的方法是，选取起点、第二点和端点。

执行方式

（1）单击菜单栏“绘图→圆弧”。如图：

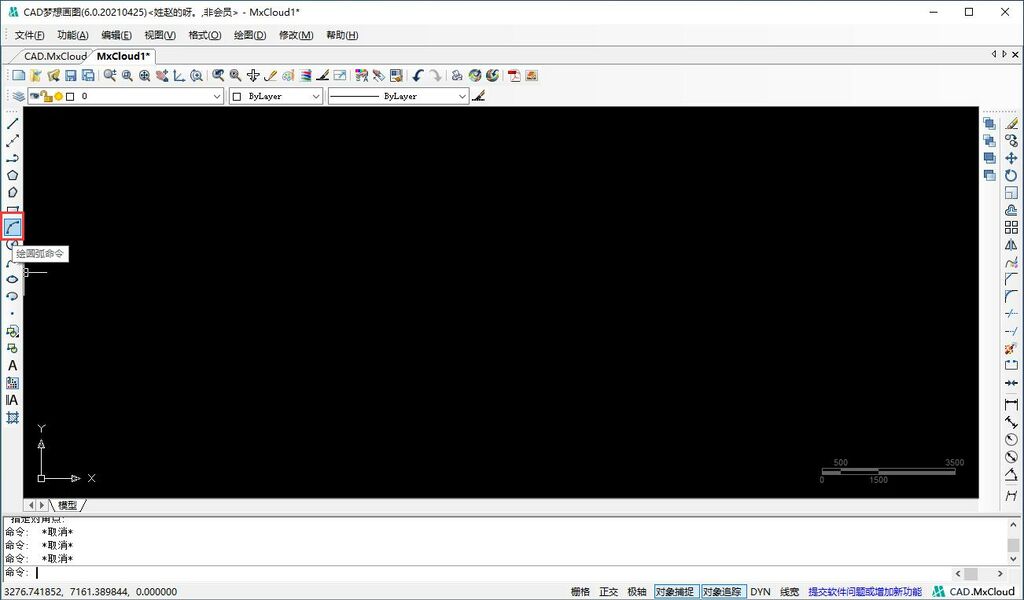

（2）单击绘图工具栏“绘圆弧命令”按钮。如图：

（3）在左下角命令行中输入“Arc”按enter键。如图：

操作步骤

执行命令之后，命令行会显示以下信息：

选项说明

（1）起点：使用圆弧周线上的三个指定点绘制圆弧。第一个点1为起点。

（2）第二点：指定第二个点2，它是圆弧周线上的一个点。

（3）端点：指定圆弧上最后一个点3。

1）圆心：通过指定圆弧所在圆的圆心开始。

2）端点：通过指定圆弧的端点开始。

绘制圆弧的几种方式：

（1）通过指定三点的绘制圆弧的方法：确定弧的起点、第二点与第三点的位置。

（2）通过指定起点、圆心与端点绘制圆弧。

（3）已知起点、中心点和端点，可以通过首先指定起点或中心点来绘制圆弧，中心点是指圆弧所在圆的圆心。

（4）通过指定起点、圆心与角度绘制圆弧方法，如果存在可以捕捉到的起点和圆心点，并且已知包含角度，使用“起点、圆心、角度”或“圆心、起点、角度”选项。

（5）如果已知两个端点但不能捕捉到圆心，可以使用“起点、端点、角度”选项。

圆弧效果图如下图所示：
