CAD绘图工具中的正多边形命令

lihao2014

在线CAD中多边形是由最少3个，最多1024个等长的复合线组成的封闭图形。绘制多边形的方法是指定多边形的边数、中心和内切圆或外切圆的半径。

执行方式

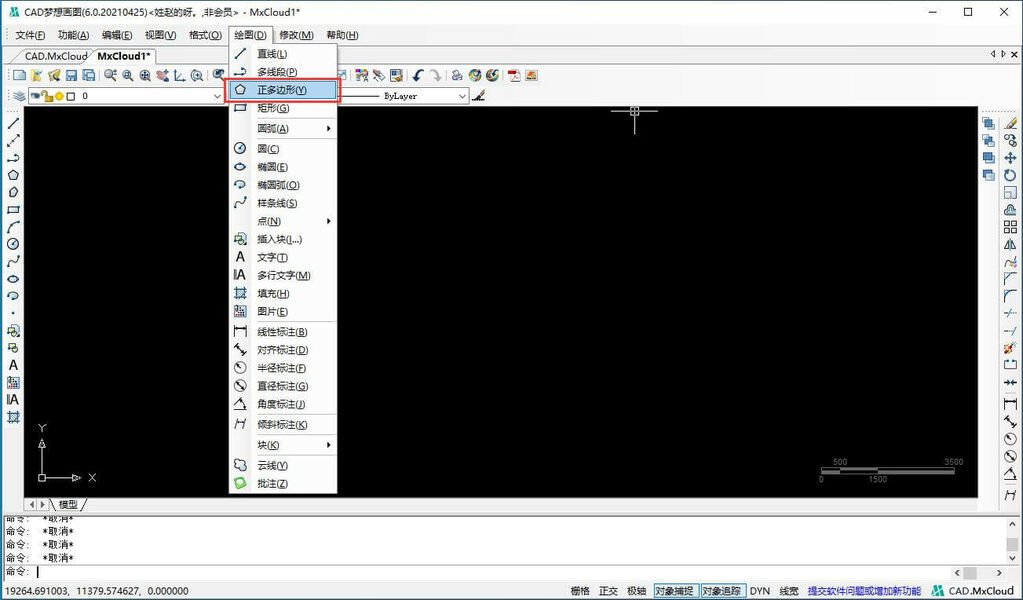

（1）单击菜单栏“绘图→正多边形”。如图：

（2）单击绘图工具栏“正多边形命令”按钮。如图：

（3）在左下角工具栏中输入“polygon”按enter键。如图：

操作步骤

执行命令之后，命令行会显示以下信息：

（1）边数：指定多边形的边数（3-1024）。

（2）指定正多边形的中心点：指定正多边形中心点的位置，以及新对象时内接圆还是外切圆。

1）内接于圆

指定外接圆的半径，正多边形的顶点都在此圆周上。用定点设备指定半径，决定正多边形的旋转角度和尺寸。指定半径值将以当前捕捉旋转角度绘制正多边形的底边。

2）外切于圆

指定从正多边形圆心到各边中点的距离。用定点设备指定半径，决定正多边形的旋转角度和尺寸。指定半径值将当前捕捉旋转角度绘制正多边形的底边。

正多边形效果图如下图所示：

内接于圆 ：

外切于圆：
