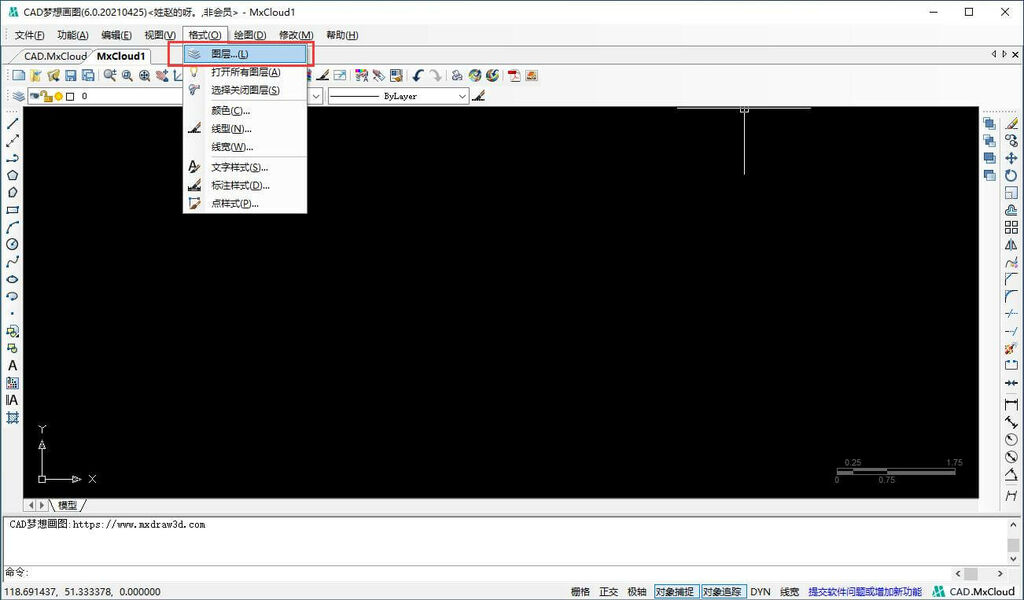

图层介绍 我们可以把CAD对象想象成一张没有厚度的透明纸，各层之间完全对齐，一层上的某一基准点准确的对准其它各层上的同一基准点。用户可以给每一图层指定所用的线型、颜色与线宽，并将其相同线型和颜色的对象放在同一图层，这些图层叠放在一起就构成一幅完整的图形。 图层特点 （1）用户可以在一幅图中指定任意数量的图层，并对图层数量没有限制。 （2）每一图层有一个名称，这个名称自定义。 （3）一般情况下，一个图层上的对象应该是一种线型与颜色。 （4）各图层具有相同的坐标系、绘图界限、显示时的缩放倍数。 （5）用户只能在当前图层上绘图，可以对图层进行“打开”、“关闭”“冻结”、“解冻”、“锁定”等操作管理。 1.设置图层 1-1.利用对话框设置图层 MXCAD提供了详细直观的“图层特性管理器”对话框，用户可以通过对该对话框的各项选项及其二级对话框进行设置，从而方便实现创建新图层、设置图层颜色及线型等操作。 执行方式 （1）单击菜单栏“格式→图层”。如图：
（2）单击特性工具栏“关闭和打开图层按钮→高级管理”按钮。如图：
（3）在命令行中输入“MxLayerManager”按enter键。如图：

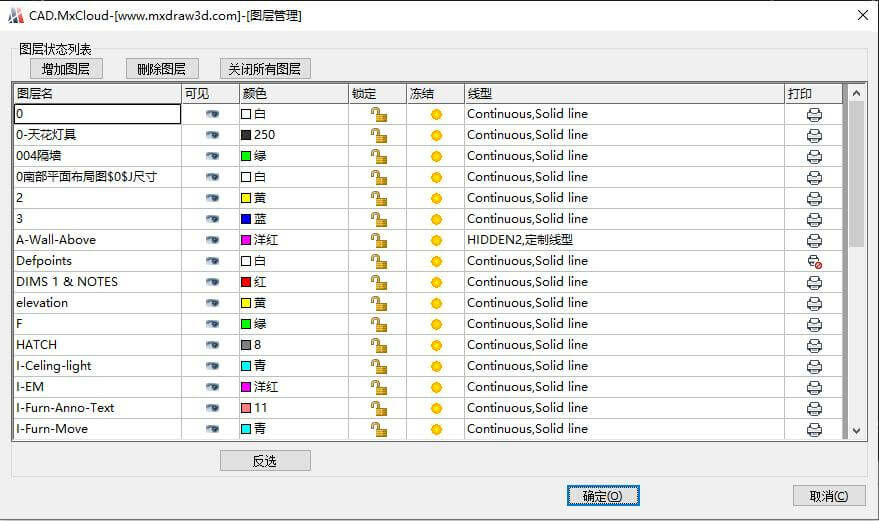

执行以上三种打开图层的方式都会显示如图“图层管理”对话框。
选项说明 （1）增加图层：单击该按钮，图层列表中出现一个新的图层名称“新建图层1”，用户可以使用此名称也可以改名称（这里的话建议改一个与使用这个图层对象有关的名称，方便查找与修改）。 （2）删除图层：用于删除当前文件不需要的某一些图层。在图层列表中选择某一图层，然后单击该按钮，将此图层删除。 下列四种图层不可删除： 1）图层0和定义点 2）当前图层 3）依赖外部参照的图层 4）包含对象的图层 （3）关闭所有图层：关闭当前文件所有图层。当你点击这个按钮后，下面图层列表就会变成如图所示
如果打开全部图层的话就在点击一下按钮或者在菜单栏“格式→打开所有图层”如图所示。
（4）图层名：用于显示各图层的名字。如果要对某图层名进行修改，首先要选中该图层名称。默认图层为“0”，各图层名不能重名。图层的名称可以包含字母、数字和空格。 （5）可见：将图层设定为打开或者关闭状态。当设置为关闭状态时，处于该图层上的所有对象都在图形中不可见。当设置为打开状态时，处于该图层上的所有对象都在图形中呈现出来。因此，绘制复杂的图形时，先将不编辑的图层关闭，可以降低图纸的复杂性。 （6）颜色：显示和改变图层的颜色。如果要改变某一图层的颜色，单击其对应的颜色图标后面出现的三个小点，然后会出现图5-4所示的“颜色”对话框，用户可以从中选择需要的颜色。
图5-4 “颜色”对话框 （7）锁定：将图层设置为锁定或解锁状态，被锁定的图层仍然显示在绘图区，但不能编辑修改被锁定的对象，只能绘制新的图形，这样可以防止重要的图形被修改。还可以在锁定的图层上使用查询命令和对象捕捉命令。 （8）冻结：将图层设置为冻结或解冻状态，当图层为冻结状态时，该图层上的对象均不会出现在绘图区，也不能由打印机打出，而且也不能编辑或修改。图层处于解冻状态时，该图层上的对象均会显示在绘图区，也能由打印机打出，并且能够编辑修改。从可见性来说冻结图层与关闭图层是相同的，但冻结的对象不参与过程中的运算，关闭的图层则要参与运算，所以在复杂的图纸中，冻结图层可以加快系统生成图形的速度。注意：不能冻结当前层，也不能将冻结层改为当前层。 （9）打印：将图层设定为打印或者不打印状态。 （10）线型：显示和修改图层的线型。如果要改变某一图层的线型，单击该图层的线型项，会出现如图所示的“线型选择”对话框，用户可以从中进行选择。
1-2.利用面板设置图层 MXCAD提供了一个“特性”面板如图所示。，用户可以利用面板下拉列表框中的选项，快速地查看和改变所选对象的图层、颜色和线型特性。在绘图区选择任何对象，面板上都会自动显示它所在的图层、颜色、线型等属性。 特性面板说明 （1）对象图层下拉列表框：单击右侧的向下箭头，用户可以从打开的选项列表中选择某一个图层，使之成为当前图层。 （2）对象颜色下拉列表框：单击右侧的向下箭头，用户可以从打开的选项列表中选择一种颜色，使之成为当前颜色。修改当前颜色后，不论在哪一个图层上绘图都采用这种颜色，但对各个图层的颜色设置没有影响。 （3）线型下拉列表框：单击右侧的向下箭头，用户可以从打开的选项列表中选择一种线型，使之成为当前线型。修改当前线型后，不论在哪个图层上绘图都采用这种线型，但对各个图层的设置没有影响。 |
