CAD如何设置对象显示顺序

lihao2014

控制显示重叠对象的顺序。

1.前置

移动选取的对象到当前图形文件所有对象的最上面。使用方法是：执行前置命令以后，单击需要显示到上面位置的对象，然后按enter键或空格键。还有一种是先选择需要移动的对象，然后再执行前置命令。

执行方式

（1）单击菜单栏“编辑→前置”。如图：

（2）单击编辑工具栏“前置命令”按钮。如图：

（3）在左下角命令行中输入“Mx_DrawOrderTopmost”按enter键。如图：

操作步骤

执行命令之后，命令行会显示以下信息：

选项说明

(1)选择对象：指定要前置的对象。

前置效果图如下图所示：

灰色图形前置前 ：

灰色图形前置后：

2.后置

移动选取的对象到当前图形的文件所有对象的最下面。使用方法是：执行后置命令以后，单击需要显示到后面位置的对象，然后按enter键或空格键。还有一种是先选择需要移动的对象，然后再执行后置命令。

执行方式

（1）单击菜单栏“编辑→后置”。如图：

（2）单击编辑工具“后置命令”按钮。如图：

（3）在左下角命令行中输入“Mx_DrawOrderButtomost”按enter键。如图：

操作步骤

执行命令之后，命令行会显示以下信息：

选项说明

（1）选择对象：指定要后置的对象。

后置效果图如下图所示：

蓝色图形后置前：

蓝色图形后置后：

3.置于对象之上

将选取的对象移动到指定参照对象的上面。使用方法是：执行置于对象之上的命令之后，先单击选取对象，再按enter键或空格键，最后再单击参照对象。还有一种是先单击选取对象，再执行置于对象之上命令，再单击参照对象。

执行命令

（1）单击菜单栏“编辑→置于对象之上”。如图：

（2）单击编辑工具栏“置于对象之上”按钮。如图：

（3）在左下角命令行中输入“ Mx_DrawOrderTop”按enter键。如图：

操作步骤

执行命令之后，命令行会显示以下信息：

选项说明

（1）选择对象：指定要置于参照对象之上的对象。

（2）参照对象：选择对象置于之上的对象。

置于对象之上效果图如下图所示：

灰色图形置于蓝色图形上之前 ：

灰色图形置于蓝色图形上之后：

使用方法是：执行置于对象之下的命令之后，先单击选取对象，再按enter键或空格键，最后再单击参照对象。还有一种是先单击选取对象，再执行置于对象之下命令，再单击参照对象。

执行方式

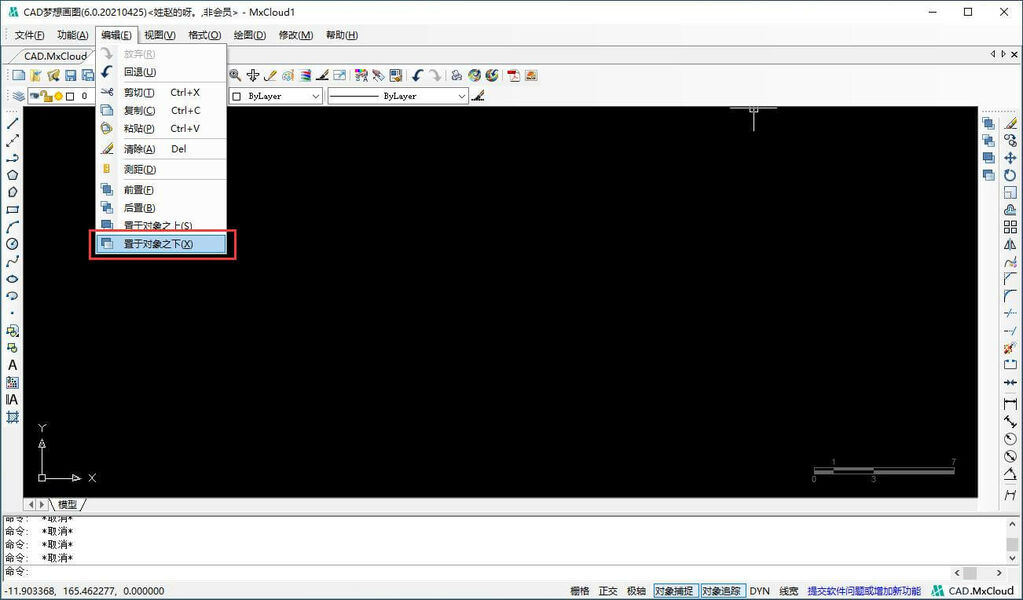

（1）单击菜单栏“编辑→置于对象之下”。如图：

（2）单击编辑工具栏“置于对象之下”按钮。如图：

（3）在左下角命令行中输入“Mx_DrawOrderButtom”按enter键。如图：

操作步骤

执行命令之后，命令行会显示以下信息：

选项说明

（1）选择对象：指定要置于参照对象之下的对象。

（2）参照对象：选择对象置于之下的对象。

置于对象之上效果图如下图所示：

蓝色图形置于灰色图形下之前 ：

蓝色图形置于灰色图形下之后：
